Если вы новичок, начните с чек‑листа: Новичку. Он помогает быстро отсеять ошибки вроде “не та частота”, “не тот разъём” или “не тот регион”.
Как выглядят антенны
Ниже собран наглядный список типов антенн. Нажмите на название, чтобы перейти к описанию.
| Тип | Как выглядит | Когда выбирать |
|---|---|---|
| Монополь (штырь) |  | Портатив, авто, быстрый старт |
| Диполь |  | Дом/стационарно, “универсально” |
| Коллинеар |  | Стационарно, когда нужно “дальше вокруг” |
| Яги |  | Дальняя связь “точка‑точка” |
| Моксон |  | Компактная направленная связь |
| J‑Pole |  | Стационарно, простой апгрейд “всенаправленно” |
| Ground Plane (GP) |  | Стационарно/тесты, простая конструкция |
Если дальность “не как у всех”, проблема часто не в типе антенны, а в разъёме, кабеле или установке. Начните с: Разъёмы и кабели и Антенны и КСВ.
Типы антенн для LoRa / Meshtastic
В этом разделе разобрано, какие антенны используют в сетях Meshtastic и чем они отличаются по характеристикам и области применения. Антенна здесь напрямую влияет на дальность и стабильность связи.
Антенна - один из самых важных элементов любой LoRa-ноды. От её формы, длины и установки напрямую зависит дальность, стабильность и направление сигнала.
Выбор антенны зависит от вашей задачи. Если нужна всенаправленная
связь, подойдёт штырь или диполь. Если важна дальность и направленность, стоит рассмотреть Яги или Моксон.

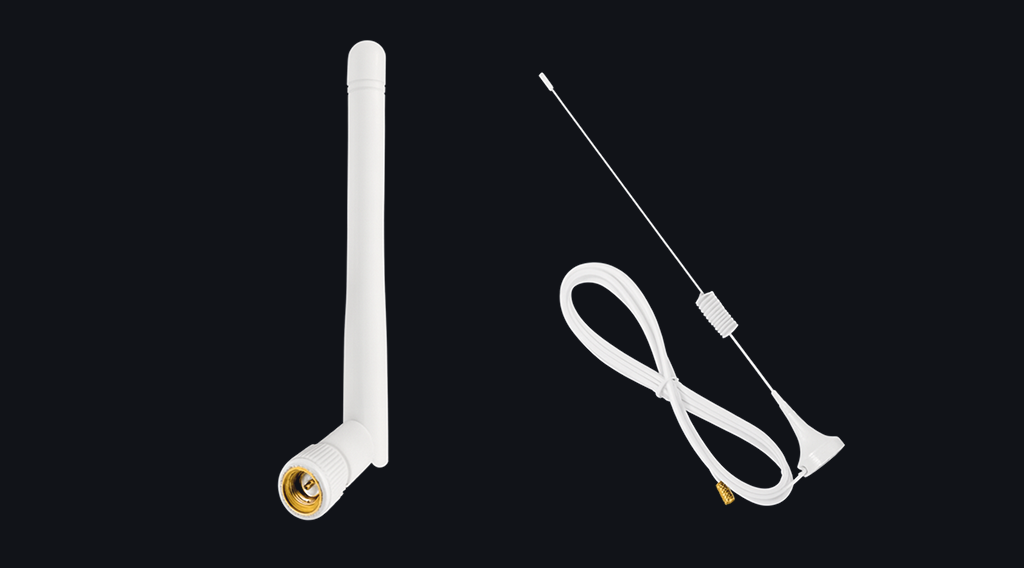

Монопольная антенна (Штырь)
Один вертикальный элемент, излучающий сигнал равномерно по горизонтальной плоскости. Простая, компактная и дешёвая конструкция.
Преимущества:
- Простота установки
- Компактность
- Подходит для портативных и автомобильных устройств
Недостатки:
- Умеренная дальность
- Зависимость от заземления и высоты установки
Применение: портативные ноды, ретрансляторы малой мощности, автоустановки.

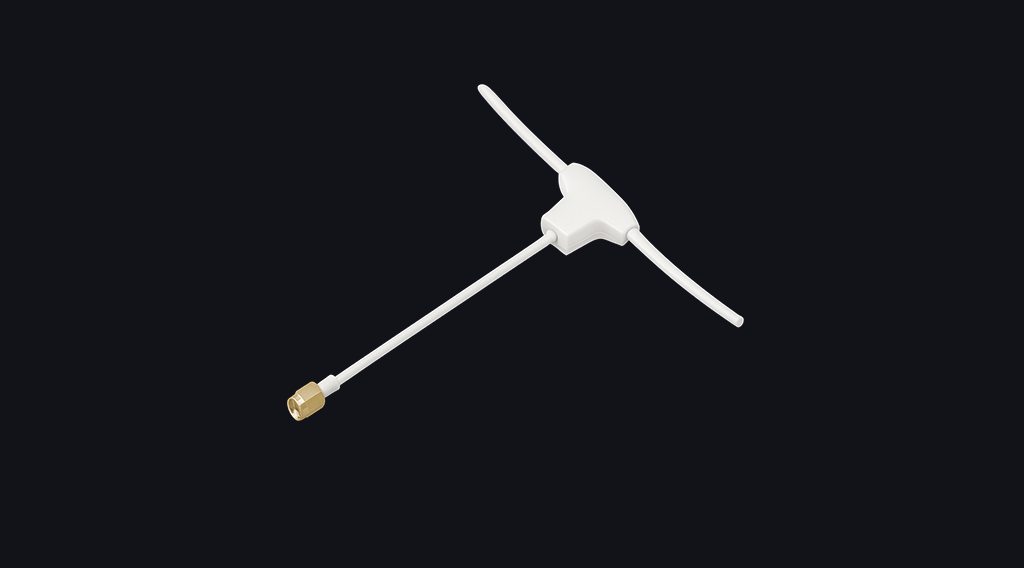

Дипольная антенна (Dipole)
Состоит из двух одинаковых проводников, направленных в противоположные стороны. Создаёт равномерное покрытие по бокам с ослаблением вдоль оси.
Преимущества:
- Простая и надёжная конструкция
- Хороший баланс между дальностью и стабильностью
- Меньше подвержена помехам
Недостатки:
- Больше габариты, чем у штыря
- Требует точной настройки длины плеч
Применение: домашние установки, ретрансляторы, базовые станции.

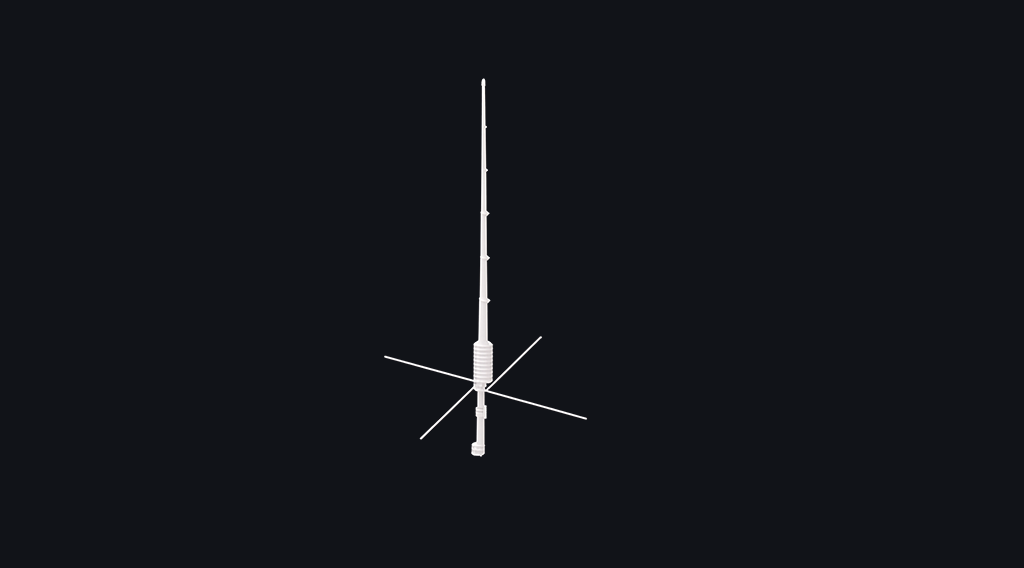

Коллинеарная антенна (Collinear)
Несколько диполей, соединённых вертикально, усиливают сигнал по горизонтали. Создаёт узкое кольцо покрытия, что удобно для связи с множеством нод по земле.
Преимущества:
- Высокий коэффициент усиления
- Увеличенная дальность связи
- Хорошая стабильность при большом количестве нод
Недостатки:
- Большая длина и масса
- Требует прочного крепления и точной сборки
Применение: мачты, крыши зданий, стационарные базовые ноды.

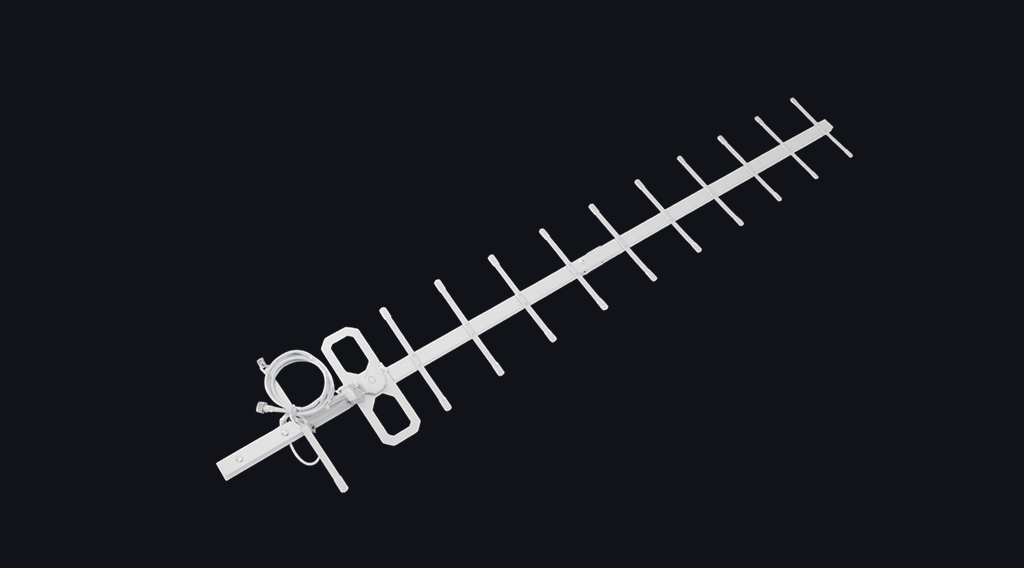

Яги (Yagi–Uda)
Направленная антенна с несколькими элементами, сосредоточенными в одну сторону. Формирует узкий направленный луч с высоким усилением.
Преимущества:
- Большая дальность связи
- Высокое усиление сигнала
- Отличная подавляемость помех сзади
Недостатки:
- Требует точного наведения
- Крупные размеры
- Узкий угол покрытия
Применение: точечная связь между удалёнными нодами, дальние ретрансляторы.

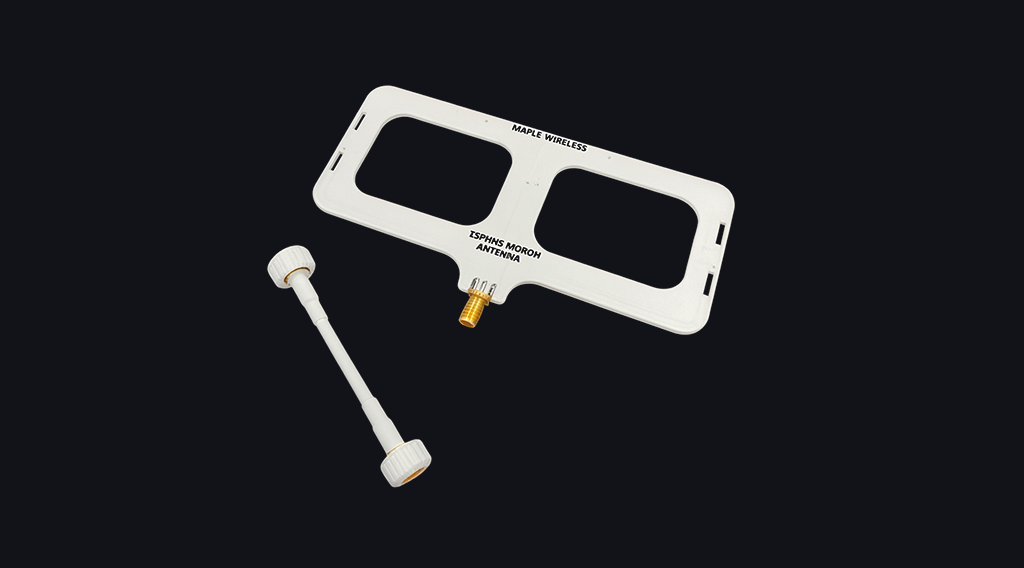

Моксон (Moxon)
Компактная направленная антенна с двумя изогнутыми элементами. По сути это укороченный вариант Яги, но проще в сборке и установке.
Преимущества:
- Широкий, но сфокусированный луч
- Хорошее подавление сигнала сзади
- Малые габариты и вес
- Простая настройка и сборка
Недостатки:
- Меньшее усиление, чем у Яги
- Требует аккуратного исполнения геометрии
Применение: переносные направленные ноды, стационарные установки на мачтах или крышах.

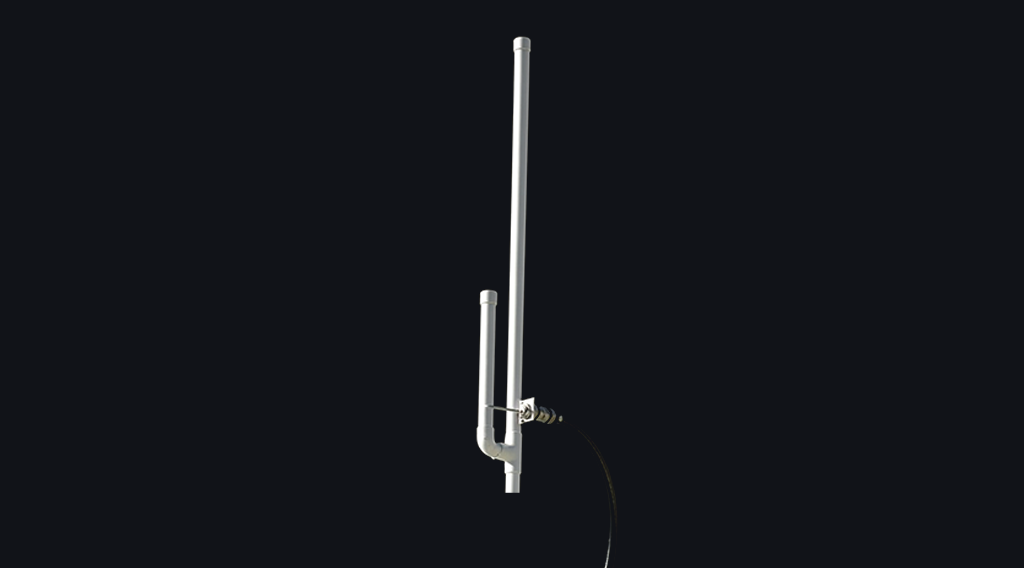

J-Pole антенна (J-образная)
J-Pole - вертикальная антенна с питанием по сбалансированной линии, получившая своё название из-за характерной J-образной формы. Часто используется в любительских и LoRa-сетях благодаря простоте изготовления, хорошему усилению и стабильной всенаправленной диаграмме излучения.
Преимущества:
- Высокое качество сигнала и стабильная всенаправленная зона покрытия
- Хороший коэффициент усиления по сравнению с обычным штырем
- Отсутствие необходимости в земле или противовесах
- Простая конструкция, которую легко изготовить самостоятельно из трубки или проволоки
Недостатки:
- Более чувствительна к высоте и правильной настройке длины элементов
- Не самая компактная форма
- Требует аккуратного согласования с кабелем для стабильной работы
Применение: стационарные базовые ноды, ретрансляторы на мачтах и крышах, а также как альтернатива штырю для улучшения дальности без усложнения конструкции.

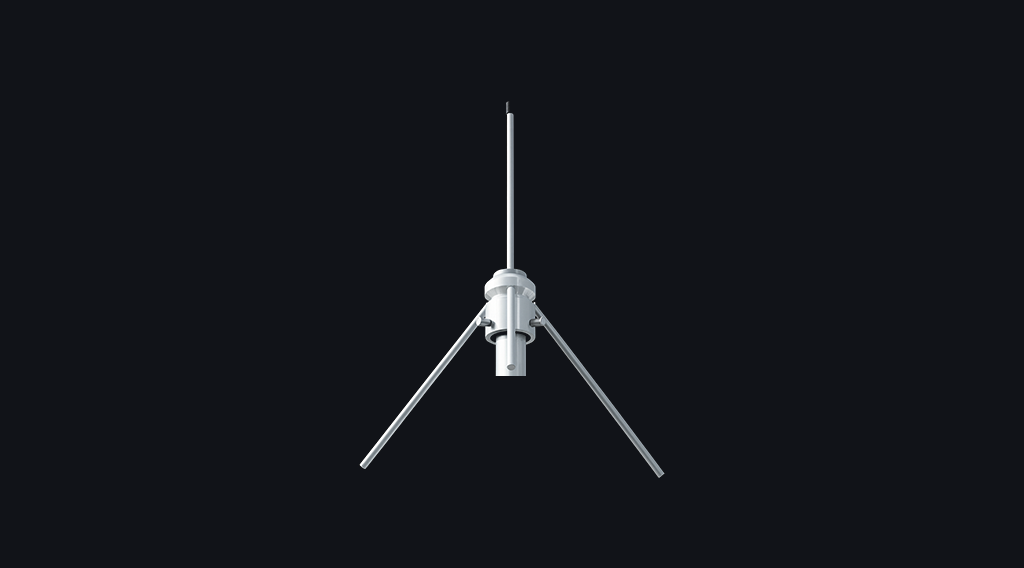

Ground Plane (GP)
Простая и эффективная всенаправленная антенна вертикального типа. Состоит из одного вертикального излучателя и нескольких наклонённых вниз противовесов (радиалов). Часто используется в любительских и профессиональных радиосетях.
Преимущества:
- Всенаправленное излучение по горизонтали
- Простота конструкции и быстрая сборка
- Низкая стоимость и лёгкость изготовления
- Хорошая эффективность на открытой местности
Недостатки:
- Требует правильной установки и заземления
- Усиление ниже, чем у направленных антенн
Применение: базовые станции, ретрансляторы, тестовые стенды и стационарные ноды сети.
